電感線圈的幾種分類
發布時間：2017-04-19 15:21:04點擊率：
電感線圈的構成原理
當電流在流過一根導線時候，這時候就會在這根導線的四周產生一定的電磁場，而這個電磁場的導線本身又會對處在這個電磁場范圍內的導線發生感應作用。電感線圈也是利用這種電磁感應的原理從而進行工作的器件。導線自己產生的變化電流產生變化磁場，這個磁場又進一步影響了導線中的電流；對處在這個電磁場范圍的其他導線產生的作用叫做互感而對產生電磁場的導線本身發生的作用，叫做“自感“。
電感線圈對電流信號所呈現的阻抗利用的是線圈的自感。電感線圈有時我們也把它簡稱為“電感”或“線圈”，用字母“L”表示。

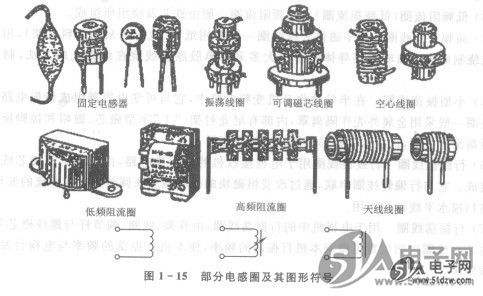

電感線圈中常用的線圈主要分為：鐵氧體磁芯和鐵粉芯線圈、色碼電感器、偏轉線圈、銅芯線圈、單層線圈、阻流圈（扼流圈）、蜂房式線圈
1、鐵氧體磁芯和鐵粉芯線圈
線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯，可增加電感量和提高線圈的品質因素。
2、色碼電感器
色碼電感器是具有固定電感量的電感器，其電感量標志方法同電阻一樣以色環來標記。
3、偏轉線圈
偏轉線圈是電視機掃描電路輸出級的負載，偏轉線圈要求：偏轉靈敏度高、磁場均勻、Q值高、體積小、價格低。
4、銅芯線圈
銅芯線圈在超短波范圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。
5、單層線圈
單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。
6、阻流圈（扼流圈）
限制交流電通過的線圈稱阻流圈，分高頻阻流圈和低頻阻流圈。
7、蜂房式線圈
如果所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一周，導線來回彎折的次數，常稱為折點數。蜂房式繞法的優點是體積小，分布電容小，而且電感量大。蜂房式線圈都是利用蜂房繞線機來繞制，折點越多，分布電容越小
